●本系列迴轉缸，造型美觀，性能優異，具高扭力。

●一律附有磁性感應及角度調整裝置。



特性資料

型號	RTL 　 RTL-D
氣缸內徑　 (mm)	Ø16	Ø20	Ø25	Ø30
旋轉角度	90±5°, 180±5°
轉軸軸徑　 (mm)	Ø6	Ø8	Ø10	Ø12
轉軸原點　 (mm)	詳見尺寸圖
工作媒體	已濾清加油霧之壓縮空氣
使用壓力範圍 　(MPa)	0.13 ~ 0.7
使用溫度範圍 　 (℃)	-10 ~ +60
允許軸向負荷 　 (kg)	0.013	0.022	0.041	0.060

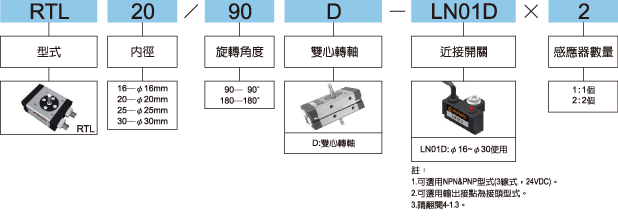

標示法
