● 本系列迴轉缸，造型美觀，性能優異，具高扭力。
● 一律附有磁性感應及角度調整裝置。
特性資料
| 型號 | RPH | |
| 氣缸內徑 (mm) | Ø 32 | Ø 40 |
| 旋轉角度 | 90±5°，180±5° | |
| 轉軸軸徑 (mm) | Ø 24 | Ø 28 |
| 轉軸原點 (mm) | 詳見尺寸圖 | |
| 工作媒體 | 已濾清加油霧之壓縮空氣 | |
| 使用壓力範圍 (MPa) | 3.5 (35kgf/cm²) | |
| 使用溫度範圍 (℃) | -10 ~ +60 | |
| 允許軸向負荷 (kg) | 12 | 30 |
| 緩衝角度 | 39° | 32° |

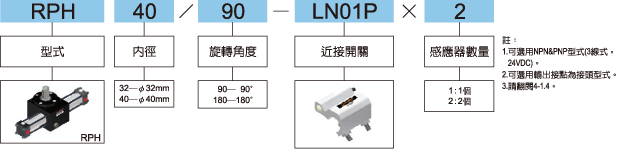

標示法
 |

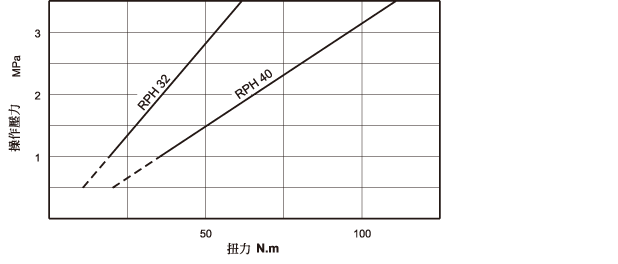

扭力出力表
|
|
