●一律內附磁性感應。

●可搭配滑台氣缸、導桿缸、旋轉缸做夾取作業。

●本系列共有3種型式、8種尺寸供選擇。

●夾爪本體固定方式有3方向可應用。

●感應器採埋入式按裝，美觀、節省空間。



特性資料

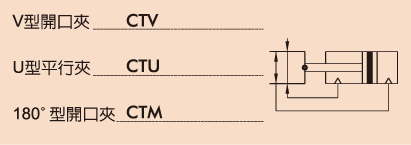

型號		CTV					CTU					CTM
氣缸內徑		Ø10	Ø16	Ø20	Ø25	Ø32	Ø10	Ø16	Ø20	Ø25	Ø32	Ø16	Ø20	Ø25	Ø32
理論把持力矩 M(N.cm)	開	27×P	118×P	230×P	430×P	828×P	-	-	-	-	-	145×P	220×P	315×P	819×P
	閉	17×P	88×P	170×P	333×P	620×P	-	-	-	-	-	124×P	185×P	264×P	703×P
理論把持力        P=0.5Pa F(N)                    L=30mm	開	-	-	-	-	-	4.6	19	35	66	110	-	-	-	-
	閉	-	-	-	-	-	7.2	25	46	86	150	-	-	-	-
理論把持力 F(N) L:(mm)		F=M/L×8.5(N)					~					F=M/L×9.0(N)
最大臂長 (mm)		30	40	60	70	85	30	40	60	70	85	80	100	120	140
夾手開合寬度 (mm)		-					4	8	12	14	16	-
夾手開合角度 ( ° )		-10° ~ +30°					-					-3° ±1.5°~93° ±1.5°
作動形式		複動型
工作媒體		已濾清之壓縮空氣(潤滑或未潤滑)
使用壓力 (MPa )		0.3~0.7
使用溫度 (℃)		0 ~ +60

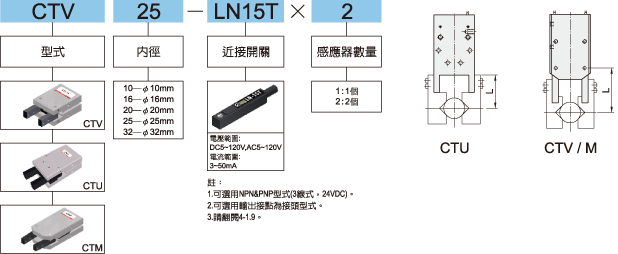

標示法
