特性資料
| 型號 |
CHU 20 |
CHU 32 |
| 氣缸內徑 (mm) |
Ø20 |
Ø32 |
| 作動形式 (mm) |
複動式 |
| 使用流體 |
濾清空氣 |
| 使用壓力範圍 (MPa) |
0.2 ~ 0.7 |
| 耐壓力 (MPa) |
1.03 |
| 使用溫度範圍 (℃) |
5 ~ 60 |
| 最大臂長 (mm) |
50 |
70 |
| 夾持力 (L=30mm,P=0.5MPa) (N) |
30 |
105 |
| 開閉行程 (mm) |
14 |
16 |
註：上表所示夾持力，係在L=30mm及壓力0.5MPa時。

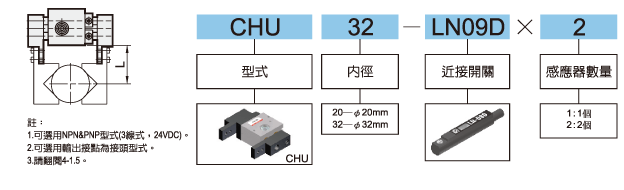

標示法

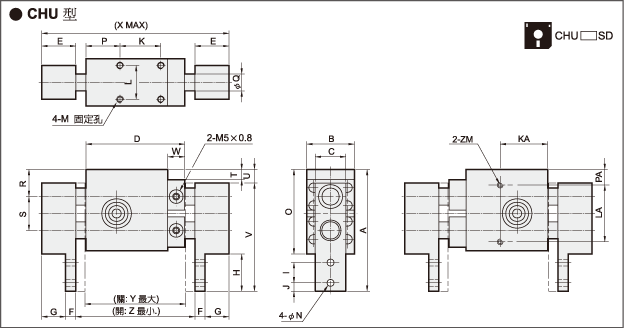

| 型式 |
A |
B |
C |
D |
E |
F |
G |
H |
I |
J |
K |
KA |
L |
LA |
M |
| CHU20 |
76 |
30 |
20 |
55 |
20 |
8 |
12 |
24 |
12 |
6 |
25 |
19 |
20 |
36 |
M4×0.7 深6 |
| CHU32 |
115 |
40 |
25 |
74 |
24 |
12 |
12 |
42 |
20 |
7 |
30 |
32 |
30 |
60 |
M5×0.8 深8 |
| 型式 |
ØN |
O |
P |
PA |
ØQ |
R |
S |
T |
U |
V |
W |
X |
Y |
Z |
ZM |
| CHU20 |
4.5 |
50 |
15 |
9.5 |
10 |
16.5 |
22 |
5.5 |
8 |
68 |
10 |
109 |
55 |
69 |
M4×0.7 |
| CHU32 |
6.5 |
78 |
17 |
13 |
12 |
26 |
34 |
9 |
16 |
99 |
10 |
138 |
74 |
90 |
M6×1.0 |
