● 本壓缸結合增壓器及油壓缸，僅需使用氣壓源控制便可。
● 具有油壓高出力之特性，且不產生高溫及噪音之缺點，比油壓系統更經濟又安全及高效率。
特性資料
| 型式 | APD |
| 增壓推力值 | 1T, 3T, 5T, 8T, 10T |
| 增壓行程 (mm) | 5, 10, 15, 20 |
| 工作媒體 | 已濾清加油霧之壓縮空氣 |
| 使用壓力範圍 (MPa) | 0.3 ~ 0.8 |
| 使用溫度範圍 (℃) | -10~+60 |

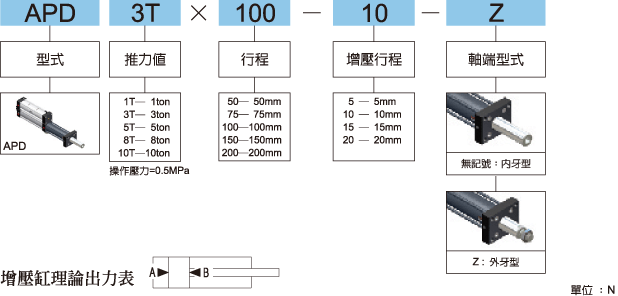

標示法
 |
| 型式 ( T ) | 1T | 3T | 5T | 8T | 10T | ||
| 缸徑 ( mm ) | Ø 50 | Ø 70 | Ø 80 | Ø 100 | Ø 125 | ||
| 軸桿 ( mm ) | Ø 30 | Ø 40 | Ø 50 | Ø 60 | Ø 70 | ||
操 (MPa) |
0.3 | A | 7216 | 18473 | 30054 | 46959 | 67630 |
| B | 377 | 778 | 919 | 1508 | 2527 | ||
| 0.4 | A | 9621 | 24630 | 48872 | 62612 | 90174 | |
| B | 503 | 1037 | 1225 | 2011 | 3369 | ||
| 0.5 | A | 12026 | 30788 | 50090 | 78265 | 112717 | |
| B | 628 | 1296 | 1532 | 2513 | 4212 | ||
| 0.6 | A | 14432 | 36945 | 60108 | 93918 | 135261 | |
| B | 754 | 1555 | 1838 | 3016 | 5054 | ||
| 0.7 | A | 16837 | 43103 | 70126 | 109571 | 157804 | |
| B | 880 | 1814 | 2144 | 3519 | 5896 | ||
| 0.8 | A | 19242 | 49260 | 80143 | 125224 | 180347 | |
| B | 1005 | 2073 | 2450 | 4021 | 6739 | ||
